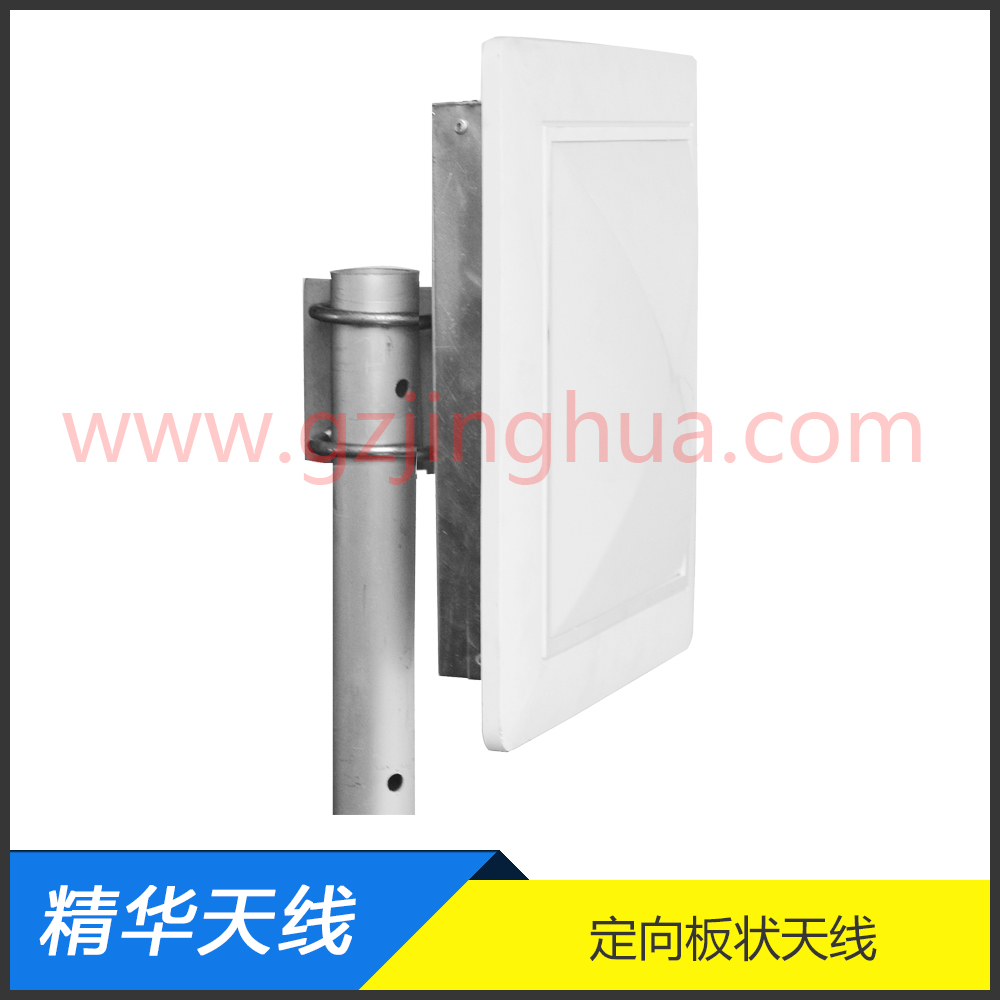

通信天線的方向圖又可以稱為輻射方向圖或者是遠場方向圖。通信天線的方向圖是衡量天線性能的重要圖形，最主要的是我們可以從天線的方向圖中得到很多重要的信息，所以今天精華通信電子設備公司小編帶大家來了解下我們該怎么看通信天線的方向圖！

    雖然說從方向圖上面不能得到天線增益，但是我們可以從方向圖得到方向系數。而天線增益=方向系數 * 天線效率。所以說方向系數肯定是大于增益的。天線增益主要是通過方向圖的測試而表現出來。這里有很多的種測試方向圖的測試系統。也就是暗室。而在暗室的測試出來的結果，也只是一種和理想對稱振子比較的的結果。都知道理想對稱振子的增益為2.15dB。這樣就可以根據測試電平的高低來計算出天線的增益。

   我們從G=D*N%可知天線的效率一般情況下是沒有百分百的，所以G<d 。在計算天線的方向系數D是通常所采用的就是根據方向圖上面表現出來的主瓣的波瓣寬度計算，如半功率波瓣寬度也就是電平下降3dB是的波瓣寬度。

天線增益：

   是指在輸入功率相等的條件下實際天線與理想的輻射單元，在空間同一點處所產生的信號的功率密度之比。它可以定量地描述一個天線把輸入功率集中輻射的程度。所以說增益與天線方向圖之間有密切的關系，方向圖主瓣越窄以及副瓣越小，同時也說明它的增益越高。天線的增益主要是用來衡量天線朝一個特定方向收發信號的能力，同時它也是選擇基站天線最重要的參數之一。一般情況下增益的提高主要依靠減小垂直面向輻射的波瓣寬度，而在水平面上保持全向的輻射性能。天線增益的重要程度不能忽視，是因?yàn)樗鼪Q定蜂窩邊緣的信號電平，同時對移動通信系統的運行質量來說也是極為重要的。如果增加增益就可以在一確定方向上增大網絡的覆蓋范圍，又或者在確定范圍內增大增益余量。任何蜂窩系統都是一個雙向過程，增加天線的增益能同時減少雙向系統增益預算余量。另外表示天線增益的參數有dBd和dBi。DBi是相對于點源天線的增益，在各方向的輻射是均勻的；dBd相對于對稱陣子天線的增益dBi=dBd+2.15。在相同的條件下增益越高，也說明了電波傳播的距離越遠。一般地GSM定向基站的天線增益為18dBi，而全向的為11dBi。

天線方向圖的特征參數：

   為了方便對各種天線的方向圖特性進行比較，就需要規定一些特性參數。主要包括：主瓣寬度、旁瓣電平、前后比、方向系數等方面的參數。

1、主瓣寬度：是衡量天線的最大輻射區域的尖銳程度的物理量。通常取天線方向圖主瓣兩個半功率點之間的寬度；

2、旁瓣電平：是指離主瓣最近且電平最高的第一旁瓣的電平，一般以分貝表示；

3、前后比：是指最大輻射方向（前向）電平與其相反方向（后向）電平之比，通常以分貝為單位；

4、方向系數：在離天線某一距離處天線在最大輻射方向上的輻射功率流密度，與相同輻射功率的理想無方向性天線在同一距離處的輻射功率流密度之比。
